Es fängt meist harmlos an: Ein leichter Abgasgeruch im Innenraum, wenn Sie an der Ampel stehen. Oder ein leises, rhythmisches "Zischen" (Pschitt-Pschitt-Pschitt) aus dem Motorraum.

Die Ursache ist oft ein Bauteil, das nur wenige Cent kostet, aber Schäden von Tausenden Euro verursachen kann: Der Kupfer-Dichtring unter dem Injektor. Wenn dieser undicht wird, spricht man vom "Abblasen" des Injektors. In diesem Ratgeber erklären wir, warum Sie sofort handeln müssen und wie der Wechsel funktioniert.

Das Problem: Der "Schwarze Tod" (Black Death)

Wenn der Kupferring nicht mehr zu 100% abdichtet, schießen bei jedem Arbeitstakt heiße Verbrennungsgase und Dieselnebel am Injektor vorbei nach oben. Dieses Gemisch kühlt auf dem Weg nach oben ab und wird zu einer teerartigen, steinharten Masse.

• Die Folge: Der gesamte Injektorschacht füllt sich mit dieser "Kohle". Der Injektor backt so fest im Zylinderkopf an, dass er sich später oft nicht mehr ziehen lässt. Mechaniker nennen dieses Horror-Szenario den "Schwarzen Tod".

Warum gehen die Dichtringe kaputt?

Kupfer ist ein weiches Metall. Es dient dazu, die Unebenheiten zwischen dem harten Stahlinjektor und dem weichen Aluminium-Zylinderkopf auszugleichen und die Hitze abzuleiten. Über die Jahre und tausende von Hitzezyklen verhärtet das Kupfer. Es verliert seine Elastizität und dichtet nicht mehr ab.

Anleitung: Dichtring wechseln (Grobablauf)

Hinweis: Arbeiten am Einspritzsystem erfordern extreme Sauberkeit und Fachwissen. Diese Anleitung dient der Information.

1. Vorbereitung

Fahren Sie den Motor warm. Ein warmer Motorblock dehnt sich aus und verkokte Injektoren lassen sich oft leichter lösen, wenn das Pech/Teer weich ist.

2. Ausbau

Entfernen Sie die Hochdruckleitungen und den Stecker. Lösen Sie die Dehnschraube des Haltebügels. Ziehen Sie den Injektor vorsichtig heraus.

Achtung: Wenn der Injektor festsitzt, wenden Sie keine rohe Gewalt an! Nutzen Sie spezielles Ausziehwerkzeug oder Kriechöl/Lösemittel über Nacht.

3. Die wichtigste Phase: Reinigung (Dichtsitz)

Das bloße Einlegen eines neuen Rings reicht nicht!

• Der Injektorschacht und vor allem der Dichtsitz ganz unten müssen metallisch rein sein.

• Nutzen Sie spezielle Rundbürsten für den Schacht.

• Profi-Tipp: Nutzen Sie einen Dichtsitzfräser, um den Boden im Schacht minimal planzufräsen. Schon ein winziger Kratzer oder Rußkrümel sorgt dafür, dass der neue Ring nach 100 km wieder undicht ist.

4. Einbau

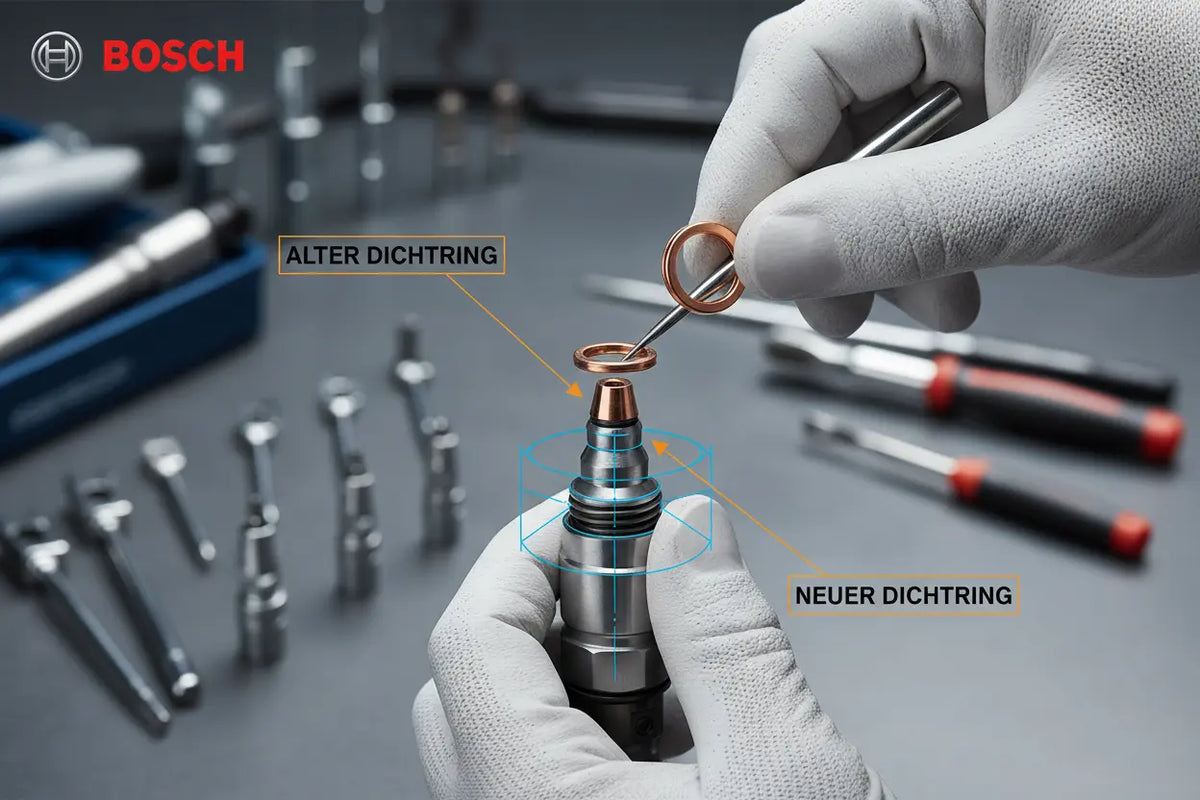

• Stecken Sie den neuen Kupferring auf den gereinigten Injektor. (Achten Sie auf die Einbaurichtung, falls der Ring gewölbt ist).

• Verwenden Sie IMMER eine neue Dehnschraube.

• Bestreichen Sie den Injektorkörper dünn mit spezieller Injektoren-Keramikpaste (verhindert erneutes Festbacken).

5. Anziehen

Ziehen Sie die Schraube exakt nach Herstellervorgabe an (Drehmoment + Drehwinkel). Lesen Sie dazu unseren separaten Artikel über das richtige Drehmoment.

Häufige Fehler, die Sie vermeiden müssen

1. Zwei Dichtringe nutzen: "Viel hilft viel" ist hier falsch. Legen Sie niemals zwei Ringe übereinander, um eine Undichtigkeit zu beheben. Das verändert die Position der Einspritzdüse im Brennraum und führt zu Motorschäden.

2. Alte Schraube nutzen: Die alte Schraube ist gedehnt. Sie wird abreißen oder den Injektor nicht fest genug halten.

3. Dichtsitz nicht geplant: Wenn der Sitz im Zylinderkopf durch die heißen Gase ausgewaschen ist, hilft kein neuer Ring. Der Sitz muss nachgefräst werden.

Fazit: Kleines Teil, große Wirkung

Warten Sie bei Abgasgeruch nicht bis zur nächsten Inspektion. Ein undichter Kupferring lässt sich früh für wenig Geld beheben. Warten Sie zu lange, muss eventuell der Zylinderkopf getauscht werden, weil der Injektor nicht mehr rausgeht.
