Injektor-Rücklaufmenge richtig beurteilen

Messbedingungen, Vergleich der Zylinder und typische Fehler beim Rücklaufmengentest an Common-Rail-Systemen. Dieser Leitfaden zeigt eine sichere Prüfreihenfolge und hilft, unnötigen Teiletausch zu vermeiden.

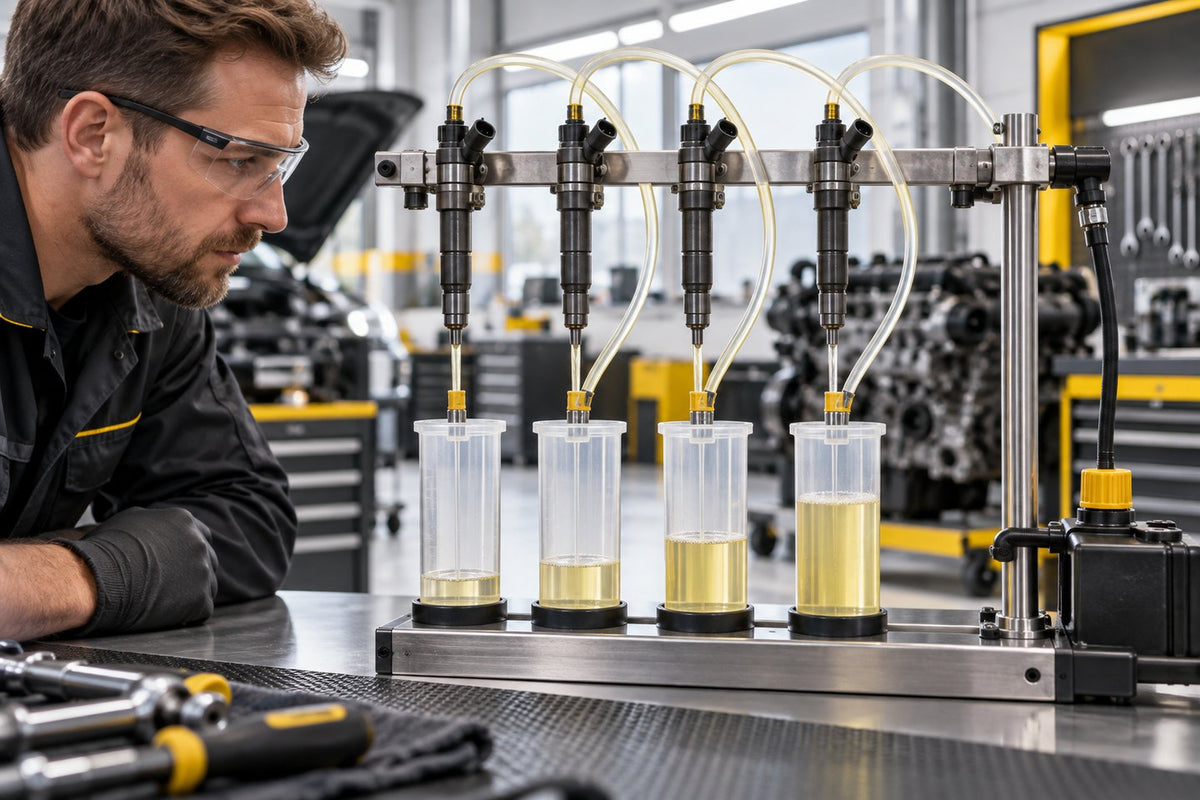

Was der Test sichtbar macht

Ein Rücklaufmengentest vergleicht, wie viel Kraftstoff die Injektoren unter gleichen Bedingungen in den Rücklauf abgeben. Eine deutlich erhöhte Menge kann auf inneren Verschleiß oder Undichtigkeit hinweisen. Der Test bewertet jedoch nicht jede mögliche Fehlerart.

Gleiche Bedingungen für alle Zylinder

Verwenden Sie geeignete, dichte Adapter und gleich große Messbehälter. Starttemperatur, Drehzahl und Messdauer müssen für alle Zylinder identisch sein. Bei manchen Prüfabläufen wird im Leerlauf gemessen, bei anderen während des Anlassens; die Herstellervorgabe entscheidet.

Absolutwert und Unterschied getrennt betrachten

Ein auffälliger Zylinder hebt sich häufig deutlich von den übrigen ab. Gleichzeitig können alle Injektoren verschlissen sein und ähnlich hohe Mengen zeigen. Deshalb sind Sollwerte, Raildruck und weitere Diagnosewerte notwendig.

Sicherheit am Hochdrucksystem

Öffnen Sie niemals Hochdruckleitungen bei laufendem Motor. Der Kraftstoff kann schwere Verletzungen verursachen. Der Rücklaufkreis darf nur mit geeignetem Werkzeug und nach sicherem Druckabbau geprüft werden.

Praktische Checkliste

• geeignete Adapter verwenden
• Messdauer und Temperatur konstant halten
• alle Zylinder vergleichen
• Ergebnis mit Raildruck und Herstellervorgabe abgleichen

Häufige Fehler bei der Beurteilung

Ein einzelnes Symptom oder ein einzelner Messwert genügt selten für eine sichere Entscheidung. Häufig werden Bauteile nach einem Fehlercode bestellt, obwohl der Code nur die betroffene Regelstrecke beschreibt. Ebenso riskant sind Vergleiche mit allgemeinen Internetwerten, wenn Einheit, Motortemperatur und Prüfbedingung nicht übereinstimmen. Dokumentieren Sie deshalb Ausgangszustand, Fehlercodes, Livewerte und bereits ausgeführte Arbeiten. Löschen Sie Fehler nicht, bevor die Daten gesichert sind.

Vor dem Teilekauf dokumentieren

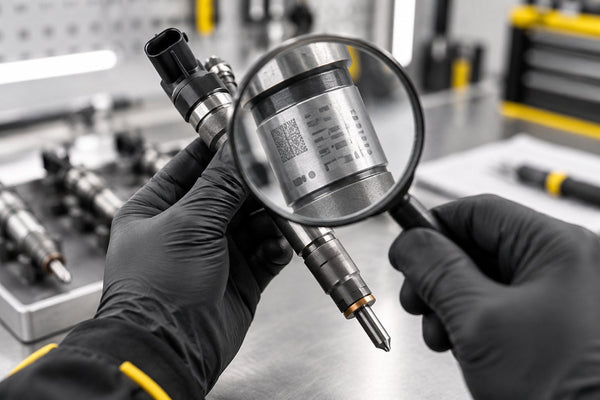

Notieren Sie Fahrzeug-Identnummer, Motorcode, Erstzulassung, Leistung und die vollständige Kennzeichnung am ausgebauten Injektor. Ein scharfes Foto schützt vor Zahlendrehern und hilft bei Rückfragen. Prüfen Sie außerdem, ob der Kraftstofffilter verschmutzt ist oder Metallpartikel enthält. Liegt ein systemischer Schaden vor, genügt der Tausch eines einzelnen Injektors nicht; die Ursache muss zuerst behoben werden.

Sicherheit und Werkstattgrenze

Moderne Einspritzsysteme arbeiten mit sehr hohem Druck. Lösen Sie keine Hochdruckleitung am laufenden Motor und prüfen Sie Undichtigkeiten niemals mit der Hand. Für Druckmessung, elektrische Prüfung, Ausbau und Codierung sind passende Werkzeuge und fahrzeugspezifische Vorgaben erforderlich. Wenn Messablauf oder Sollwert nicht eindeutig sind, ist die Prüfung durch einen Fachbetrieb die sicherere und meist günstigere Lösung.

Fazit

Eine belastbare Diagnose verbindet Teilenummer, Fahrzeugdaten und Messwerte. Bestellen Sie nicht nach Optik oder einer verkürzten Nummer. Bei Unsicherheit sollte die Zuordnung vor dem Einbau geklärt werden.
