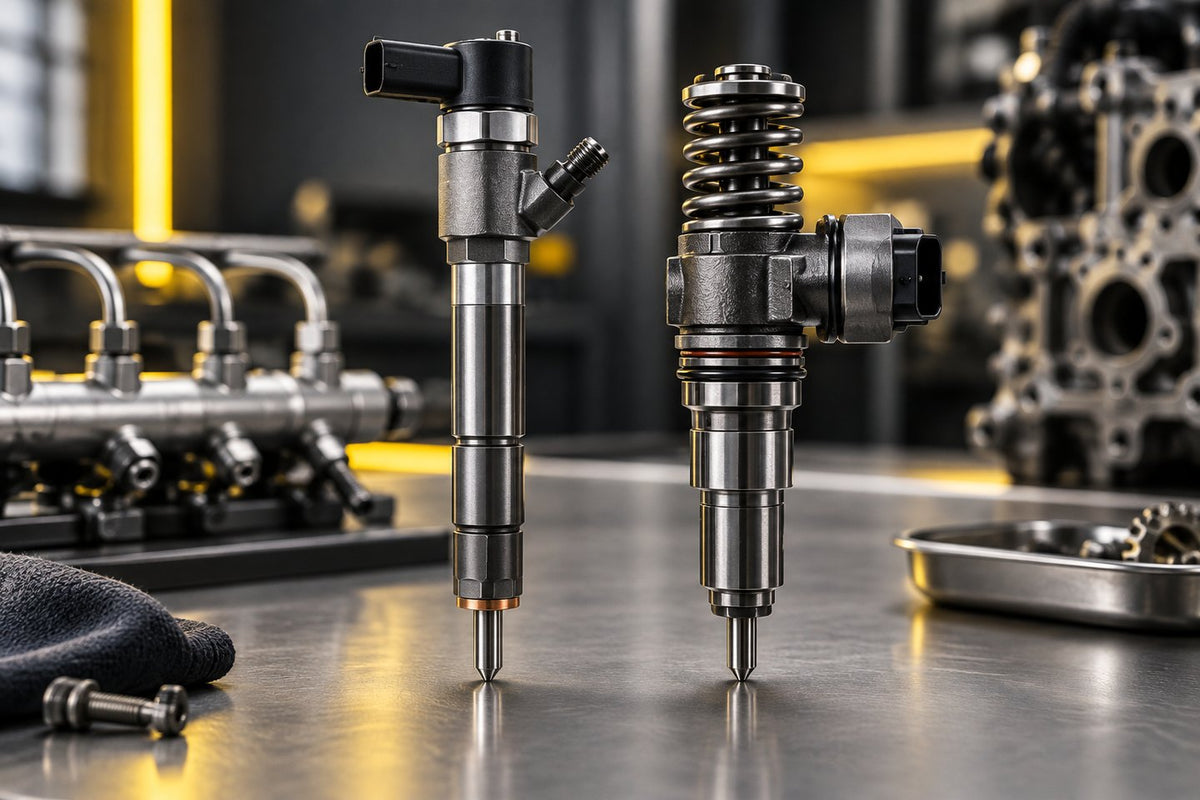

Common Rail oder Pumpe-Düse: Unterschiede einfach erklärt

Aufbau, Druckerzeugung, Diagnose und warum die beiden Injektorsysteme nicht miteinander austauschbar sind. Dieser Leitfaden zeigt eine sichere Prüfreihenfolge und hilft, unnötigen Teiletausch zu vermeiden.

Zwei unterschiedliche Wege zum Einspritzdruck

Beim Common-Rail-System erzeugt eine Hochdruckpumpe den Druck für einen gemeinsamen Speicher, aus dem die Injektoren versorgt werden. Bei Pumpe-Düse-Systemen besitzt jeder Zylinder eine eigene Pumpen-Düsen-Einheit, die mechanisch betätigt wird.

Auswirkungen auf Bauform und Ansteuerung

Die Systeme unterscheiden sich deutlich bei Einbauort, Kraftstoffversorgung, elektrischer Ansteuerung und Kalibrierung. Ein Bauteil kann deshalb niemals allein anhand von Motorleistung oder Fahrzeugfoto zwischen diesen Systemen gewählt werden.

Typische Diagnosewege

Bei Common Rail spielen Raildruck, Rücklaufmenge und elektrische Ansteuerung eine wichtige Rolle. Bei Pumpe-Düse kommen unter anderem Kabelbaum, mechanische Einstellung, Nockenwellenantrieb und Sitz hinzu. Die jeweils gültigen Herstellerangaben sind verbindlich.

Richtig bestellen

Lesen Sie die vollständige Nummer am Altteil ab und kontrollieren Sie Motorcode, Baujahr und System. Wenn die Kennzeichnung nicht lesbar ist, sollte das Bauteil vor der Bestellung fachgerecht identifiziert werden.

Praktische Checkliste

• Einspritzsystem eindeutig bestimmen
• Nummer am Altteil ablesen
• Motorcode und Baujahr abgleichen
• systemspezifische Einbauvorgaben nutzen

Häufige Fehler bei der Beurteilung

Ein einzelnes Symptom oder ein einzelner Messwert genügt selten für eine sichere Entscheidung. Häufig werden Bauteile nach einem Fehlercode bestellt, obwohl der Code nur die betroffene Regelstrecke beschreibt. Ebenso riskant sind Vergleiche mit allgemeinen Internetwerten, wenn Einheit, Motortemperatur und Prüfbedingung nicht übereinstimmen. Dokumentieren Sie deshalb Ausgangszustand, Fehlercodes, Livewerte und bereits ausgeführte Arbeiten. Löschen Sie Fehler nicht, bevor die Daten gesichert sind.

Vor dem Teilekauf dokumentieren

Notieren Sie Fahrzeug-Identnummer, Motorcode, Erstzulassung, Leistung und die vollständige Kennzeichnung am ausgebauten Injektor. Ein scharfes Foto schützt vor Zahlendrehern und hilft bei Rückfragen. Prüfen Sie außerdem, ob der Kraftstofffilter verschmutzt ist oder Metallpartikel enthält. Liegt ein systemischer Schaden vor, genügt der Tausch eines einzelnen Injektors nicht; die Ursache muss zuerst behoben werden.

Sicherheit und Werkstattgrenze

Moderne Einspritzsysteme arbeiten mit sehr hohem Druck. Lösen Sie keine Hochdruckleitung am laufenden Motor und prüfen Sie Undichtigkeiten niemals mit der Hand. Für Druckmessung, elektrische Prüfung, Ausbau und Codierung sind passende Werkzeuge und fahrzeugspezifische Vorgaben erforderlich. Wenn Messablauf oder Sollwert nicht eindeutig sind, ist die Prüfung durch einen Fachbetrieb die sicherere und meist günstigere Lösung.

Fazit

Eine belastbare Diagnose verbindet Teilenummer, Fahrzeugdaten und Messwerte. Bestellen Sie nicht nach Optik oder einer verkürzten Nummer. Bei Unsicherheit sollte die Zuordnung vor dem Einbau geklärt werden.
